大理石平板是用天然優質大理石“福建料”制成的精密基準測量工具，對儀器儀表、精密工具、機械制件的檢驗，都是理想的基準面，大理石平板特別是用于高精度的測量方面。大理石平板經嚴格物理試驗，結晶細密，質地堅硬。由于大理石系非金屬材料，絕無磁性反應，亦無塑性變形。大理石平板其硬度高，因此精度保持性好。



　  水平儀法是將固有水平儀的橋板置于被測大理石平板上，按一定的布點形式首尾銜接的移動橋板，逐個節距測出被測面上相鄰兩點連線相對測量基面即自然水平面的傾斜角，通過數據處理求出平面度誤差值。水平儀的布點形式可以采用米字型，也可以采用網格型。此方法適用于大中型大理石平板平面度檢定。

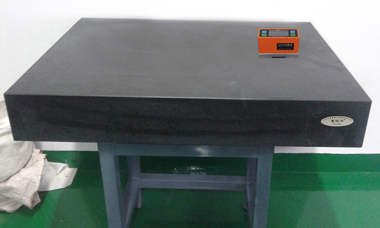

大理石平板　　

　　常用的大理石平板平面度檢定方法有兩大類：間接測量法和直接測量法。



　　一、自準直儀法是將固有的反射鏡的橋板置于被測平板上，按對角線布點形式移動橋板，逐個節距測出被測面上相鄰兩點連線相對測量基線（面 ）的傾斜角，通過數據處理求出平面度誤差值。自準直儀法常用米字型布點，若用網格型布點，則需要更多的反射鏡，調整比較麻煩。測量時將自準直儀放在大理石平板外牢固的支座上，固有反射鏡的橋板按規定截面逐個節距進行移動如圖37所示，測完一個界面在調整儀器測量第二個截面，直到測完規定截面為止。



　　當被測大理石平板較大時， 可以將自準直儀放在平板上進行檢定，為了減少自準直儀移動次數，可以增加一個反射鏡，以改變瞄準方向如圖38所示。將自準直儀放在位置1，就可測有標記1的三條截面，將自準直儀移至位置2、3、4，就可以測出標記2、3、4的各個截面，如果儀器帶有兩個反射鏡，可以按下圖方式測量，可以減少儀器裝調次數，提高測量效率。此方法適用于大中型大理石平板平面度檢定



     二、大理石平板直接測量法是直接獲得平面各點偏差值或直接評定平面度誤差值。這種測量方法可直接得到線值結果，因此也叫線差法。屬于這類測量方法的有刀口直尺或平尺的墊塞法，標準平板的打表法，激光準直儀測量法。



　　大理石平板間接測量法是利用水平儀或自準直儀在被測平面若干個測量截面上，以節距法進行測量，得到各被測點相對于測量基準（水平面或光軸直線）的傾斜角度，在取得最后結果時，將角值表示的量值換算為以線值表示的量值。這種方法從儀器器中讀得的數值是角度值，因此也叫角差法。屬于這類方法的有水平儀法和自準直儀法。
